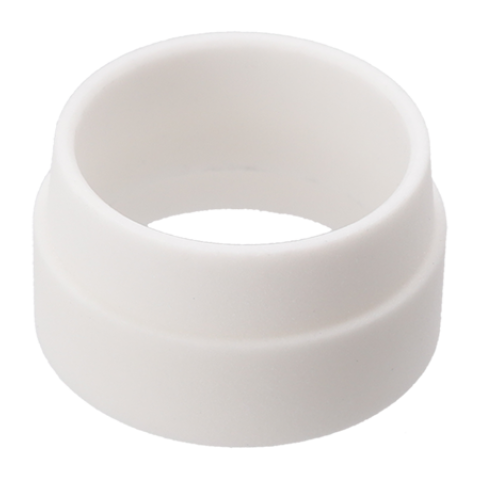

Fronius MTG 320i/400i izolator za MIG

42,0100,1429 je zamjenski izolator prednjeg sklopa namijenjen kompatibilnim MIG/MAG gorionicima Fronius MTG 320i i MTG 400i. Njegova uloga je električno odvajanje odgovarajućih dijelova prednjeg sklopa i održavanje njihovog pravilnog međusobnog položaja.

Izolator je funkcionalni dio sklopa oko vrata gorionika, difuzora i plinske šobe. Pravilno ugrađen izolator pomaže spriječiti neželjeni električni kontakt između provodnih dijelova i vanjskih elemenata gorionika.

Prema oznakama proizvoda, izolator je namijenjen za kompatibilne izvedbe gorionika MTG 320i i MTG 400i. Prije narudžbe potrebno je uporediti oznaku postojećeg dijela, oblik prihvata i izvedbu kompletnog prednjeg sklopa.

Vizuelno slični izolatori mogu se razlikovati po vanjskom i unutrašnjem promjeru, dužini, obliku oslonca i načinu uklapanja sa difuzorom, vratom ili plinskom šobom. Zbog toga kompatibilnost ne treba određivati samo prema izgledu.

Tokom MIG/MAG zavarivanja struja prolazi kroz provodne dijelove gorionika prema kontaktnom vrhu i žici. Izolator odvaja dijelove koji ne trebaju biti pod električnim potencijalom od provodnog sklopa.

Oštećen, deformisan ili napuknut izolator može omogućiti neželjeni kontakt između dijelova, otežati pravilnu montažu prednjeg sklopa ili prouzrokovati nestabilan rad gorionika.

Izolator se koristi zajedno sa kompatibilnim difuzorom plina, kontaktnim vrhom, držačem kontaktnog vrha, plinskom šobom i pripadajućim dijelovima vrata gorionika.

Njegova uloga nije vođenje žice niti samostalno usmjeravanje zaštitnog plina. Izolator prvenstveno osigurava električno odvajanje i pravilan položaj dijelova koji ga okružuju.

• kada je izolator napuknut ili polomljen
• kada je deformisan djelovanjem toplote
• kada više ne zadržava dijelove prednjeg sklopa u pravilnom položaju
• kada su kontaktne ili prihvatne površine istrošene
• kada je prisutan neželjeni električni kontakt između dijelova gorionika
• kada se plinska šoba ili difuzor ne mogu pravilno montirati

Prije zamjene potrebno je isključiti aparat za zavarivanje, zatvoriti dovod zaštitnog plina i sačekati da se prednji dio gorionika potpuno ohladi. Potrošni dijelovi uklanjaju se redoslijedom koji omogućava siguran pristup izolatoru.

Novi izolator treba postaviti bez prisilnog sabijanja, uvrtanja ili mehaničkog oštećenja. Nakon sastavljanja potrebno je provjeriti da su difuzor, kontaktni vrh i plinska šoba pravilno postavljeni te da nema neželjenog međusobnog kontakta provodnih dijelova.

• redovno uklanjati prskotine iz plinske šobe
• pregledati izolator pri svakoj zamjeni prednjih potrošnih dijelova
• ne koristiti oštar alat koji može zarezati ili napuknuti izolator
• zamijeniti deformisane, istrošene ili napuknute dijelove
• koristiti samo međusobno kompatibilne dijelove prednjeg sklopa
• ne zatezati dijelove silom ako se ne uklapaju pravilno

• proizvod je zamjenski kompatibilni dio i ne treba ga automatski smatrati originalnim Fronius rezervnim dijelom
• prije narudžbe uporediti oznaku 42,0100,1429 sa oznakom postojećeg dijela
• kompatibilnost provjeriti prema tačnoj izvedbi gorionika MTG 320i ili MTG 400i
• ne koristiti napuknut, deformisan ili mehanički oštećen izolator
• nakon ugradnje provjeriti pravilan položaj svih dijelova prednjeg sklopa
