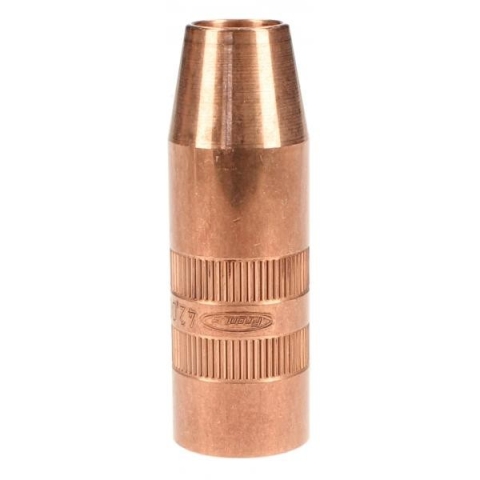

Fronius MTG 320i/400i šoba 15x75mm

42,0001,4045 je zamjenska plinska šoba nazivne dimenzije 15x75 mm, namijenjena kompatibilnim MIG/MAG gorionicima Fronius MTG 320i i MTG 400i. Ugrađuje se na prednji dio gorionika i usmjerava zaštitni plin oko žice, kontaktnog vrha i zone električnog luka.

Plinska šoba predstavlja vanjski potrošni element prednjeg sklopa. Osim usmjeravanja plina, djelimično zaklanja unutrašnje dijelove gorionika od prskotina nastalih tokom zavarivanja.

Prema oznakama proizvoda, šoba je namijenjena za kompatibilne izvedbe gorionika MTG 320i i MTG 400i. Prije narudžbe potrebno je uporediti oznaku postojećeg dijela, dimenziju šobe i način njenog prihvata na prednjem sklopu gorionika.

Vizuelno slične šobe mogu se razlikovati po unutrašnjem i vanjskom promjeru, ukupnoj dužini, obliku izlaza i načinu pričvršćivanja. Zbog toga kompatibilnost ne treba određivati samo prema izgledu.

Oznaka proizvoda navodi dimenziju 15x75 mm. Pri zamjeni je potrebno provjeriti da navedena dimenzija i geometrija odgovaraju postojećoj šobi i kompletnom prednjem sklopu gorionika.

Pravilan položaj šobe utiče na udaljenost njenog izlaza u odnosu na kontaktni vrh i na usmjeravanje zaštitnog plina prema zoni zavara.

Zaštitni plin prolazi kroz difuzor i izlazi kroz prostor unutar plinske šobe prema električnom luku i rastopljenom metalu. Šoba oblikuje i usmjerava taj tok tako da se zona zavarivanja što ravnomjernije zaštiti od okolnog zraka.

Deformisana, začepljena ili prskotinama sužena šoba može poremetiti protok plina. Posljedice mogu uključivati poroznost, oksidaciju zavara, nestabilan luk i povećanu osjetljivost na strujanje zraka u radnom prostoru.

Plinska šoba postavlja se preko odgovarajućih dijelova prednjeg sklopa i radi zajedno sa kompatibilnim izolatorom, difuzorom, držačem kontaktnog vrha i kontaktnim vrhom.

Svi elementi trebaju pripadati istoj kompatibilnoj izvedbi. Neodgovarajuća šoba može imati pogrešnu dužinu, nedovoljan prihvat ili nepravilan položaj u odnosu na kontaktni vrh.

• kada se naslage prskotina više ne mogu sigurno ukloniti
• kada je izlaz šobe deformisan ili sužen
• kada je tijelo šobe napuklo ili mehanički oštećeno
• kada šoba više nema stabilan prihvat na gorioniku
• kada je protok zaštitnog plina neujednačen uprkos ispravnom dovodu
• kada se položaj kontaktnog vrha u odnosu na šobu više ne može pravilno održati

Prije zamjene potrebno je isključiti aparat za zavarivanje, zatvoriti dovod zaštitnog plina i sačekati da se prednji dio gorionika potpuno ohladi. Istrošena šoba uklanja se bez primjene sile koja bi mogla oštetiti difuzor, izolator ili vrat gorionika.

Nova šoba treba biti pravilno postavljena i stabilno prihvaćena. Nakon montaže potrebno je provjeriti položaj kontaktnog vrha, prohodnost unutrašnjeg prostora šobe i ravnomjeran izlaz zaštitnog plina.

• redovno uklanjati prskotine iz unutrašnjosti šobe
• ne koristiti alat koji može deformisati izlazni otvor
• pregledati prihvatnu površinu i stabilnost šobe
• provjeravati stanje izolatora i difuzora pri svakoj zamjeni
• zamijeniti šobu ako je deformisana, napukla ili prekomjerno istrošena
• koristiti samo međusobno kompatibilne dijelove prednjeg sklopa

• proizvod je zamjenski kompatibilni dio i ne treba ga automatski smatrati originalnim Fronius rezervnim dijelom
• prije narudžbe uporediti oznaku 42,0001,4045 sa oznakom postojećeg dijela
• provjeriti nazivnu dimenziju 15x75 mm i način prihvata
• ne koristiti deformisanu ili prskotinama potpuno začepljenu šobu
• nakon ugradnje provjeriti protok zaštitnog plina i položaj svih dijelova prednjeg sklopa
