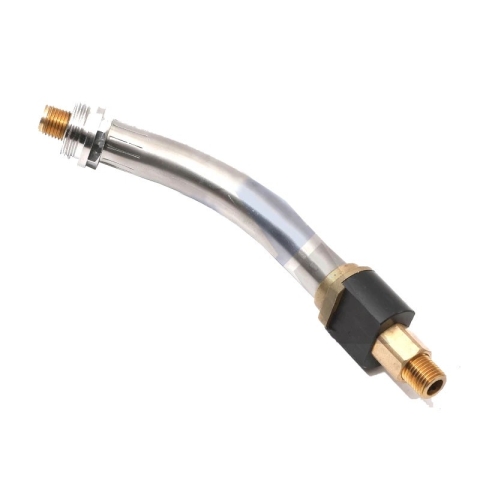

Fronius MTG 400i Krivi vrat 45'

44,0350,3242 je zamjenski krivi vrat pod uglom od 45°, namijenjen kompatibilnom MIG/MAG gorioniku Fronius MTG 400i. Vrat povezuje dršku gorionika sa prednjim potrošnim sklopom i određuje položaj kontaktnog vrha, difuzora i plinske šobe u odnosu na radni komad.

Zakrivljena izvedba olakšava usmjeravanje gorionika prema spoju i omogućava pristup zonama u kojima pravolinijski prednji sklop ne pruža odgovarajući radni položaj.

Prema oznaci proizvoda, vrat je namijenjen za kompatibilnu izvedbu gorionika MTG 400i. Prije narudžbe potrebno je uporediti referentnu oznaku postojećeg vrata, način prihvata u dršci i izvedbu prednjeg potrošnog sklopa.

Vizuelno slični vratovi mogu se razlikovati po priključku prema dršci, dužini, uglu, unutrašnjem vodiču, položaju kanala i prihvatu potrošnih dijelova. Zbog toga kompatibilnost ne treba određivati samo prema vanjskom izgledu.

Ugao od 45° određuje orijentaciju prednjeg sklopa u odnosu na dršku gorionika. Takva geometrija omogućava prirodnije vođenje gorionika pri radu na ugaonim spojevima, ivicama, unutrašnjim uglovima i drugim mjestima sa ograničenim pristupom.

Ugao vrata nije jedini uslov kompatibilnosti. Potrebno je da odgovaraju i način montaže, priključne dimenzije i konstrukcija kompletnog sklopa gorionika.

Vrat predstavlja vezu između drške gorionika i prednjih potrošnih dijelova. Kroz njegov sklop žica za zavarivanje prolazi prema kontaktnom vrhu, zaštitni plin prema difuzoru i plinskoj šobi, dok se struja zavarivanja prenosi prema provodnim dijelovima prednjeg sklopa.

Pravilan položaj i neoštećena konstrukcija vrata važni su za stabilno vođenje žice, pravilno sastavljanje potrošnih dijelova i usmjeren protok zaštitnog plina.

Vrat se ugrađuje između drške gorionika i prednjeg potrošnog sklopa. Na njegovom prednjem dijelu koriste se odgovarajući izolator, difuzor, držač kontaktnog vrha, kontaktni vrh i plinska šoba kompatibilne izvedbe.

Svi dijelovi trebaju biti međusobno usklađeni. Neodgovarajući potrošni dio može otežati montažu, promijeniti položaj kontaktnog vrha ili poremetiti protok zaštitnog plina.

• kada je vrat mehanički savijen ili deformisan
• kada su priključne ili navojne površine oštećene
• kada prednji potrošni dijelovi više nemaju pravilan i stabilan prihvat
• kada je prolaz žice otežan uprkos ispravnom vodiču i potrošnim dijelovima
• kada postoji curenje zaštitnog plina u području vrata
• kada su prisutni tragovi pregrijavanja ili oštećenja izolacionih dijelova

Prije zamjene potrebno je isključiti aparat za zavarivanje, zatvoriti dovod zaštitnog plina i sačekati da se gorionik potpuno ohladi. Prednji potrošni dijelovi uklanjaju se redoslijedom koji omogućava siguran pristup vratu.

Novi vrat treba postaviti bez prisilnog uvrtanja, savijanja ili prekomjernog zatezanja. Nakon montaže potrebno je provjeriti pravilan položaj prednjeg sklopa, prolaz žice, protok zaštitnog plina i stabilnost svih spojeva.

• redovno pregledati vrat zbog deformacija i tragova pregrijavanja
• održavati prednji sklop čistim od prskotina i naslaga
• provjeravati stanje izolatora, difuzora i plinske šobe
• ne koristiti vrat sa oštećenim prihvatom ili nestabilnim spojem prema dršci
• ne pokušavati ispravljati ozbiljno deformisan vrat silom
• koristiti samo međusobno kompatibilne potrošne dijelove

• proizvod je zamjenski kompatibilni dio i ne treba ga automatski smatrati originalnim Fronius rezervnim dijelom
• prije narudžbe uporediti oznaku 44,0350,3242 sa oznakom postojećeg vrata
• kompatibilnost provjeriti prema tačnoj izvedbi gorionika MTG 400i
• ugao od 45° ne predstavlja dovoljan uslov kompatibilnosti bez provjere priključka i prednjeg sklopa
• nakon ugradnje provjeriti prolaz žice, protok plina i stabilnost svih dijelova
