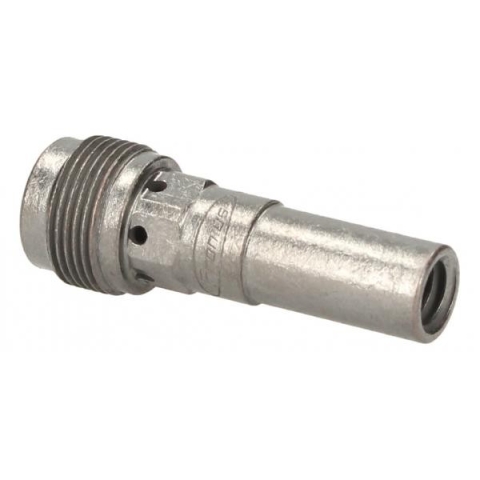

Fronius MTG 400i nosač dizne M8x1,5

XL42,0001,3975 je zamjenski nosač kontaktnog vrha sa navojem M8x1,5, namijenjen kompatibilnom MIG/MAG gorioniku Fronius MTG 400i. Ugrađuje se u prednji sklop gorionika i služi za prihvat, pravilno pozicioniranje i električno povezivanje odgovarajućeg kontaktnog vrha.

U izvornom nazivu dio je označen kao nosač dizne, dok se u tehničkom smislu radi o nosaču kontaktnog vrha kroz koji žica za zavarivanje prolazi prema zoni električnog luka.

Prema oznaci proizvoda, nosač je namijenjen kompatibilnoj izvedbi gorionika MTG 400i. Prije narudžbe potrebno je uporediti šifru postojećeg dijela, navoj kontaktnog vrha i način povezivanja sa ostalim elementima prednjeg sklopa.

Vizuelno slični nosači mogu se razlikovati po ukupnoj dužini, priključku prema vratu ili difuzoru, položaju oslonca i navoju za kontaktni vrh. Zbog toga kompatibilnost ne treba određivati samo prema vanjskom izgledu.

Nosač je predviđen za kontaktni vrh sa odgovarajućim navojem M8x1,5. Oznaka M8 predstavlja nazivni promjer metričkog navoja, dok 1,5 mm predstavlja korak navoja.

Kontaktni vrh drugačijeg promjera ili koraka navoja ne treba uvrtati silom jer se time mogu oštetiti navoj nosača i kontaktni vrh te pogoršati električni spoj.

Nosač mehanički prihvata kontaktni vrh i održava ga u pravilnom položaju u odnosu na žicu, difuzor i plinsku šobu. Istovremeno učestvuje u električnom povezivanju kontaktnog vrha sa provodnim dijelovima gorionika.

Stabilan i čist spoj važan je za pravilan prijenos struje. Labav, istrošen ili zaprljan navoj može povećati električni otpor, izazvati lokalno zagrijavanje i skratiti vijek kontaktnog vrha i nosača.

Nosač se ugrađuje između pripadajućeg dijela vrata ili difuzora i kontaktnog vrha. Koristi se zajedno sa kompatibilnim izolatorom, difuzorom zaštitnog plina i plinskom šobom predviđenim za konkretnu izvedbu gorionika.

Svi elementi trebaju biti međusobno usklađeni. Neodgovarajući nosač može promijeniti položaj kontaktnog vrha, otežati montažu plinske šobe ili prouzrokovati nestabilan električni kontakt.

• kada je navoj M8x1,5 istrošen ili oštećen
• kada kontaktni vrh više nema stabilan prihvat
• kada su prisutni tragovi pregrijavanja ili električnog luka na spoju
• kada je tijelo nosača deformisano ili mehanički oštećeno
• kada se prednji sklop ne može pravilno sastaviti
• kada postoji povećan električni otpor između nosača i kontaktnog vrha

Prije zamjene potrebno je isključiti aparat za zavarivanje, zatvoriti dovod zaštitnog plina i sačekati da se prednji dio gorionika potpuno ohladi. Plinska šoba, kontaktni vrh i ostali dijelovi uklanjaju se redoslijedom koji omogućava siguran pristup nosaču.

Novi nosač treba ugraditi bez prisilnog uvrtanja i prekomjernog zatezanja. Kontaktni vrh M8x1,5 treba naviti ravno, bez ukrštanja navoja. Nakon sastavljanja potrebno je provjeriti stabilnost dijelova, slobodan prolaz žice i pravilan protok zaštitnog plina.

• održavati navoj i kontaktne površine čistim
• redovno uklanjati prskotine iz prednjeg sklopa
• ne koristiti kontaktni vrh sa oštećenim ili neodgovarajućim navojem
• ne zatezati kontaktni vrh i nosač prekomjernom silom
• zamijeniti nosač ako je pregrijan, deformisan ili istrošen
• koristiti samo međusobno kompatibilne dijelove prednjeg sklopa

• proizvod je zamjenski kompatibilni dio i ne treba ga automatski smatrati originalnim Fronius rezervnim dijelom
• prije narudžbe provjeriti šifru, navoj M8x1,5 i izvedbu postojećeg nosača
• namijenjen je kompatibilnom gorioniku MTG 400i
• nije kompatibilan sa kontaktnim vrhovima drugačijeg promjera ili koraka navoja
• nakon ugradnje provjeriti električni kontakt, prolaz žice i položaj prednjeg sklopa
