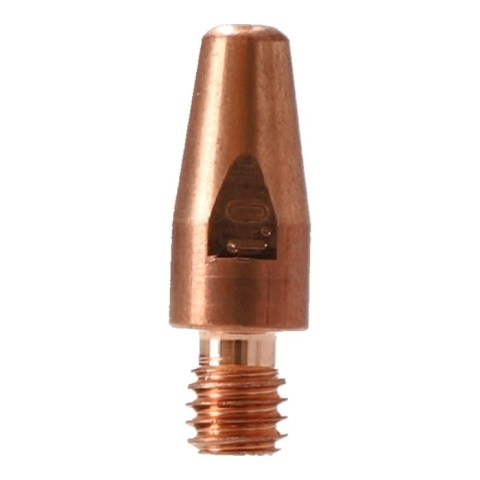

Fronius MTG/MTW CuCrZr dizna M8x32 1.0mm

XL42,0001,6466 je zamjenski kontaktni vrh od legure CuCrZr, sa navojem M8, dužinom 32 mm i provrtom za žicu promjera 1,0 mm. Namijenjen je kompatibilnim MIG/MAG gorionicima porodice Fronius MTG/MTW koji koriste kontaktne vrhove ove izvedbe.

Kontaktni vrh predstavlja završni provodni element kroz koji prolazi žica za zavarivanje. Njegova osnovna funkcija je prijenos struje zavarivanja na žicu neposredno prije izlaska prema električnom luku, uz istovremeno vođenje žice kroz prednji sklop gorionika.

Oznaka CuCrZr označava leguru bakra, hroma i cirkonijuma. Ova izvedba koristi se za kontaktne vrhove kod kojih su važni stabilan električni kontakt, otpornost na zagrijavanje i zadržavanje oblika provrta tokom rada.

Stvarni vijek kontaktnog vrha zavisi od struje zavarivanja, radnog ciklusa, kvaliteta i površinskog stanja žice, pravilnosti dodavanja žice, stanja vodiča te zategnutosti spoja sa nosačem kontaktnog vrha.

Kontaktni vrh ima navoj M8 i ukupnu nazivnu dužinu 32 mm. Prije narudžbe potrebno je provjeriti da nosač kontaktnog vrha prihvata M8 izvedbu i da dužina vrha odgovara položaju plinske šobe i ostalih dijelova prednjeg sklopa.

Kontaktni vrh drugačijeg navoja ili dužine ne treba ugrađivati silom. Neodgovarajuća izvedba može oštetiti nosač, promijeniti položaj izlaza žice i poremetiti odnos kontaktnog vrha prema plinskoj šobi.

Provrti kontaktnog vrha i žica za zavarivanje moraju biti pravilno usklađeni. Ovaj model je označen za žicu promjera 1,0 mm.

Premalen provrt može povećati trenje, izazvati zastoj žice i ubrzano zagrijavanje. Prevelik ili istrošen provrt smanjuje stabilnost električnog kontakta, povećava pomjeranje žice i može negativno uticati na stabilnost luka.

Kontaktni vrh namijenjen je kompatibilnim Fronius MTG/MTW MIG/MAG gorionicima sa nosačem za kontaktni vrh M8 i prednjim sklopom predviđenim za dužinu od 32 mm.

Kompatibilnost ne treba određivati samo prema promjeru žice. Potrebno je provjeriti navoj, dužinu, izvedbu nosača kontaktnog vrha, položaj plinske šobe i tačan model gorionika.

Žica prolazi kroz vodič, vrat gorionika i kontaktni vrh prema zoni zavarivanja. Na unutrašnjoj površini provrta ostvaruje se električni kontakt između kontaktnog vrha i žice.

Čist, pravilno zategnut i dimenzijski odgovarajući kontaktni vrh podržava stabilan prijenos struje i ravnomjerno dodavanje žice. Istrošen ili labav vrh može prouzrokovati nestabilan luk, prekide u prijenosu struje, pregrijavanje i ubrzano trošenje ostalih dijelova prednjeg sklopa.

• kada je izlazni otvor vidljivo proširen ili deformisan
• kada žica ima preveliko bočno pomjeranje
• kada dolazi do nestabilnog električnog kontakta ili prekidanja luka
• kada se kontaktni vrh prekomjerno zagrijava
• kada je navoj oštećen ili se vrh ne može pravilno zategnuti
• kada su prisutne naslage, tragovi električnog luka ili mehaničko oštećenje

Prije zamjene potrebno je isključiti aparat za zavarivanje, zatvoriti dovod zaštitnog plina i sačekati da se prednji dio gorionika ohladi. Plinska šoba se uklanja kako bi se omogućio pristup kontaktnom vrhu.

Novi kontaktni vrh treba naviti ravno u odgovarajući nosač M8, bez ukrštanja navoja i bez prekomjernog zatezanja. Nakon montaže potrebno je provjeriti slobodan prolaz žice, pravilan položaj vrha i stabilnost kompletnog prednjeg sklopa.

• koristiti kontaktni vrh koji odgovara promjeru žice od 1,0 mm
• redovno uklanjati prskotine iz plinske šobe i prednjeg sklopa
• održavati navoj i kontaktne površine čistim
• provjeravati stanje vodiča žice i pogonskih valjaka
• zamijeniti vrh kada je provrt istrošen ili deformisan
• ne koristiti kontaktni vrh sa oštećenim navojem

• proizvod je zamjenski kompatibilni dio i ne treba ga automatski smatrati originalnim Fronius rezervnim dijelom
• prije narudžbe provjeriti navoj M8, dužinu 32 mm i promjer žice 1,0 mm
• koristiti samo sa kompatibilnim nosačem kontaktnog vrha i prednjim sklopom
• kontaktni vrh je potrošni dio i mijenja se prema stepenu istrošenosti
• nakon ugradnje provjeriti prolaz žice i stabilnost električnog kontakta
