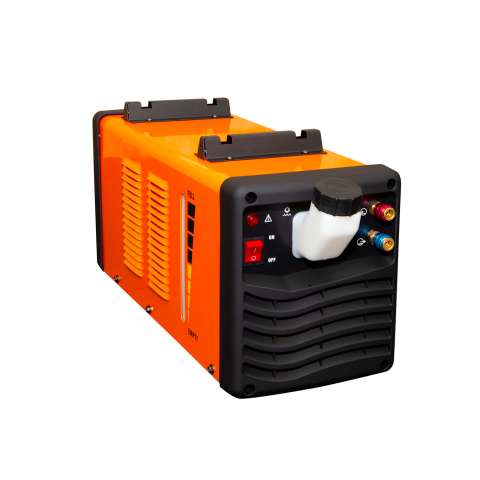

Modul vodenog hlađenja MWD 5.5L

Jasic JWC-MWD je modul vodenog hlađenja sa spremnikom zapremine 5,5 l, namijenjen formiranju cirkulacionog rashladnog sistema za kompatibilni vodom hlađeni TIG gorionik.

Modul je predviđen za korištenje sa Jasic TIG inverterima ZXJT-202A, ZXJT-202D, ZXJT-300P i ZXJT-315MWD. Prije kupovine potrebno je provjeriti kompletnu konfiguraciju aparata, priključke modula i izvedbu korištenog TIG gorionika.

Tokom rada pri većem opterećenju toplota se razvija u vratu, dršci i priključnim dijelovima TIG gorionika. Modul cirkuliše rashladnu tečnost kroz predviđeni rashladni krug vodom hlađenog gorionika i zatim je vraća u sistem na ponovno hlađenje.

Njegova uloga nije hlađenje samog izvora struje, nego održavanje temperature kompatibilnog vodom hlađenog gorionika i njegovog kablovsko-crijevnog snopa u radnim granicama predviđenim za taj sklop.

Zapremina rashladnog spremnika iznosi 5,5 l. Odgovarajući nivo rashladne tečnosti važan je za stabilnu cirkulaciju i sprečavanje rada pumpe bez dovoljne količine tečnosti.

Za punjenje treba koristiti rashladnu tečnost koju preporučuje proizvođač opreme. Neodgovarajuća tečnost može prouzrokovati taloženje, koroziju, smrzavanje ili oštećenje pumpe i unutrašnjih kanala gorionika.

• Jasic TIG 202A, oznaka ZXJT-202A
• Jasic TIG 202D, oznaka ZXJT-202D
• Jasic TIG 300P, oznaka ZXJT-300P
• Jasic TIG 315MWD, oznaka ZXJT-315MWD

Navedena kompatibilnost odnosi se na modele i konfiguracije predviđene za priključivanje modula JWC-MWD. Ugradnja na drugi aparat ne treba se zasnivati samo na fizičkoj mogućnosti postavljanja jer napajanje, upravljanje i priključci rashladnog kruga moraju odgovarati kompletnom sistemu.

Za rad vodenog hlađenja potreban je kompatibilan vodom hlađeni TIG gorionik sa dovodnim i povratnim crijevom rashladne tečnosti. Gorionik bez predviđenog vodenog rashladnog kruga ne može koristiti funkciju ovog modula.

Pravilno sastavljen sistem omogućava cirkulaciju rashladne tečnosti od modula prema gorioniku i njen povratak u spremnik. Time se podržava stabilniji rad gorionika tokom zahtjevnijih ili dužih ciklusa zavarivanja.

• TIG/WIG zavarivanje sa vodom hlađenim gorionikom
• radioničko i proizvodno zavarivanje pri većem opterećenju
• duži radni ciklusi kod kompatibilnih TIG konfiguracija
• kompletiranje modularnog Jasic TIG sistema
• zamjena odgovarajućeg JWC-MWD rashladnog modula

Prije pokretanja potrebno je provjeriti nivo rashladne tečnosti, pravilno povezivanje dovodnog i povratnog crijeva te stanje svih priključaka. Crijeva trebaju biti položena bez oštrih pregiba, prignječenja i mjesta na kojima se može zaustaviti protok.

Nakon povezivanja treba provjeriti da nema curenja i da rashladna tečnost pravilno cirkuliše kroz sistem. Modul se ne smije koristiti bez tečnosti niti sa blokiranim rashladnim vodom.

• redovno kontrolisati nivo i stanje rashladne tečnosti
• provjeravati priključke i crijeva zbog curenja ili oštećenja
• održavati ventilacione otvore čistim i slobodnim
• ne dozvoliti ulazak prašine, metalnih čestica ili nečistoće u spremnik
• rashladnu tečnost mijenjati prema preporuci proizvođača opreme
• prije servisiranja odspojiti modul i aparat od električnog napajanja

• koristiti samo sa potvrđeno kompatibilnim Jasic TIG inverterom i vodom hlađenim gorionikom
• prije uključivanja obavezno provjeriti nivo rashladne tečnosti
• ne pokretati pumpu bez dovoljne količine tečnosti
• ne mijenjati raspored dovodnog i povratnog priključka bez provjere oznaka sistema
• u slučaju curenja, neuobičajene buke ili prestanka cirkulacije odmah prekinuti rad
• modul je dodatak TIG sistemu i ne predstavlja samostalan aparat za zavarivanje
