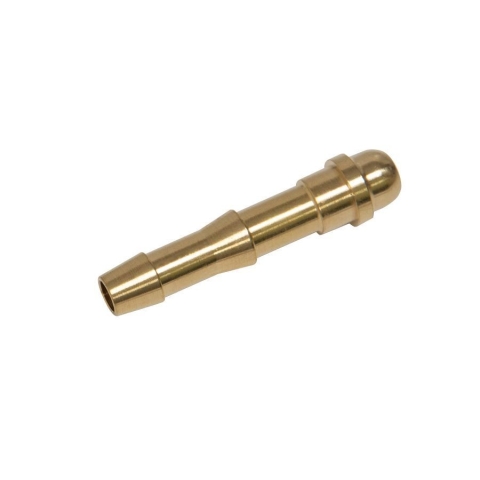

Niplo za Maticu M14x1

SP9068 je spojna nipla namijenjena upotrebi sa odgovarajućom maticom M14x1 u sklopovima plinske opreme. Predstavlja priključni element kojim se ostvaruje mehanička veza između kompatibilnih dijelova instalacije.

Nipla i matica trebaju biti međusobno usklađene prema promjeru, koraku navoja, obliku prihvata i konstrukciji spojnih površina. Vizuelno slični elementi ne moraju biti međusobno kompatibilni.

Oznaka M14x1 opisuje metrički navoj nazivnog promjera 14 mm i koraka 1 mm. Prije ugradnje potrebno je provjeriti da odgovarajuća matica i ostali priključni dijelovi koriste istu navojnu izvedbu.

Element sa drugačijim promjerom ili korakom navoja ne treba uvrtati silom. Neodgovarajuća kombinacija može oštetiti navoj, smanjiti stabilnost spoja i onemogućiti pravilno sastavljanje.

Nipla služi kao dio rastavljivog priključnog sklopa. U kombinaciji sa odgovarajućom maticom omogućava mehaničko povezivanje i zadržavanje kompatibilnih elemenata plinske opreme u pravilnom položaju.

Sama matica prvenstveno ostvaruje zatezanje spoja. Način zaptivanja zavisi od konstrukcije pripadajućih dosjednih površina i ostalih elemenata kompletnog priključka.

• servis i sastavljanje priključnih elemenata plinske opreme
• zamjena oštećene ili istrošene spojne niple
• formiranje rastavljivog spoja sa odgovarajućom maticom M14x1
• povezivanje međusobno kompatibilnih dijelova dovoda plina

Prije montaže potrebno je pregledati navoj i spojne površine. Nečistoća, deformacija, oštećenje navoja ili tragovi prethodnog nepravilnog zatezanja mogu spriječiti pravilno sastavljanje.

Potrebno je provjeriti i da je nipla namijenjena konkretnoj izvedbi priključka. Navoj M14x1 sam po sebi nije dovoljan za potvrdu kompatibilnosti ako se razlikuju oblik dosjeda, način zaptivanja ili priključna geometrija.

Prije rada potrebno je zatvoriti dovod plina i rasteretiti sistem. Nipla i matica trebaju se sastaviti ručno u početnom dijelu navoja kako bi se spriječilo ukrštanje navoja.

Spoj se zatim zateže odgovarajućim alatom i postupkom predviđenim za kompletan priključak. Ne treba primjenjivati prekomjernu silu jer se mogu deformisati navoj ili spojne površine.

Nakon sastavljanja potrebno je provjeriti stabilnost i nepropusnost kompletnog priključka odgovarajućim postupkom. Spoj se ne treba koristiti ako postoje vidljiva oštećenja, nestabilan prihvat ili propuštanje.

• prije ugradnje provjeriti navoj M14x1 i geometriju kompletnog priključka
• ne spajati sa maticama drugačijeg promjera ili koraka navoja
• ne koristiti dio sa deformisanim ili oštećenim navojem
• način zaptivanja zavisi od konstrukcije kompletnog spoja
• nakon ugradnje obavezno provjeriti nepropusnost priključka
• vrstu priključka odabrati prema radnom mediju i zahtjevima konkretnog sistema
