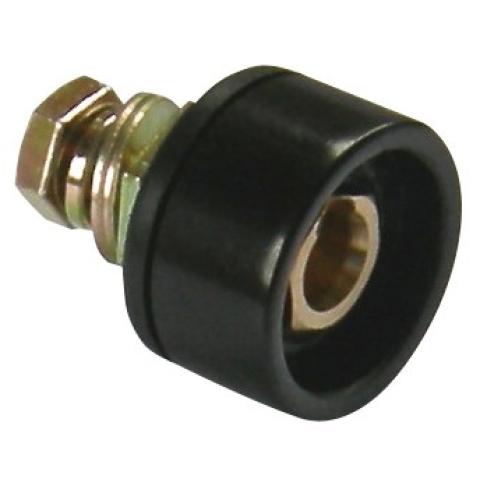

Panel Utičnica 10-25mm PS25

PS25 je ženska panel utičnica nazivne izvedbe 10-25 mm, namijenjena ugradnji u priključni panel aparata za zavarivanje. Prihvata odgovarajući muški konektor kabla i omogućava rastavljivu električnu i mehaničku vezu između kabla za zavarivanje i aparata.

Panel utičnica koristi se na izlaznim priključcima aparata gdje je potrebno brzo priključivanje i odvajanje kabla elektrode, kabla gorionika ili kabla mase, zavisno od konstrukcije i polariteta konkretnog uređaja.

Utičnica predstavlja ženski dio priključnog para. Odgovarajući muški konektor uvodi se u njen prihvat i time se uspostavlja kontakt između kabla i unutrašnjeg električnog priključka aparata.

Pravilno usklađen priključni par omogućava stabilnu vezu bez improvizovanog spajanja kabla direktno na priključne elemente aparata. Utičnica istovremeno zadržava konektor u predviđenom položaju tokom rada.

Proizvod je označen kao izvedba 10-25 mm. Pri izboru zamjenskog dijela potrebno je provjeriti da odgovarajući muški konektor pripada istoj veličini i konstrukciji priključnog sistema.

Vizuelno slične panel utičnice mogu imati drugačiji prihvat, dužinu kontaktnog dijela ili priključnu geometriju. Zbog toga kompatibilnost ne treba određivati samo prema vanjskom izgledu.

Panel utičnica postavlja se u priključni panel aparata, dok se njen unutrašnji dio povezuje sa odgovarajućim električnim vodom uređaja. Vanjski prihvat ostaje dostupan za priključivanje muškog konektora kabla za zavarivanje.

Prije zamjene potrebno je isključiti aparat iz napajanja i provjeriti da su unutrašnji električni sklopovi bez napona. Utičnica treba biti stabilno postavljena tako da se ne pomjera pri priključivanju i odvajanju konektora.

PS25 se koristi sa odgovarajućim muškim konektorom iste nazivne izvedbe i prihvata. Za pravilan rad potrebno je uskladiti oba dijela priključnog para, kao i konstrukciju panela i unutrašnjeg priključka aparata.

Muški konektor druge veličine ili drugačije geometrije ne treba uvoditi silom jer se time mogu oštetiti kontaktne površine i kućište utičnice.

• kada odgovarajući konektor više nema stabilan prihvat
• kada su kontaktne površine istrošene ili oštećene
• kada postoje tragovi pregrijavanja ili električnog luka
• kada je izolaciono kućište napuklo ili deformisano
• kada se utičnica pomjera u panelu aparata
• kada je unutrašnji električni spoj oštećen ili nestabilan

Nakon montaže potrebno je provjeriti stabilnost utičnice, pravilan prihvat muškog konektora i čvrstoću unutrašnjeg električnog spoja. Konektor treba ulaziti pravilno, bez prisilnog umetanja i bez prekomjernog zazora.

Prije povratka aparata u rad potrebno je provjeriti da nema izloženih provodnih dijelova, oštećene izolacije ili labavih spojeva.
