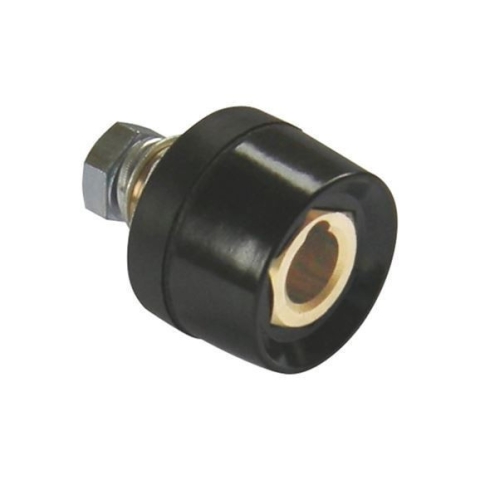

Panel Utičnica 50-70mm PS5070

PS5070 je ženska panel utičnica za kabal za zavarivanje presjeka 50-70 mm², maksimalne struje 400 A. Namijenjena je ugradnji kroz šasiju aparata za zavarivanje i prihvatu odgovarajućeg muškog konektora istog priključnog sistema.

Panel utičnica omogućava rastavljivo električno i mehaničko povezivanje kabla elektrode, gorionika ili mase sa aparatom za zavarivanje, zavisno od konstrukcije i polariteta priključaka uređaja.

Za kabal presjeka 50-70 mm²

Utičnica pripada izvedbi za kablove za zavarivanje presjeka od 50 do 70 mm². Pri odabiru kompletnog priključka potrebno je uskladiti panel utičnicu, odgovarajući muški konektor i presjek kabla koji se koristi.

Oznaka presjeka kabla ne predstavlja jedini uslov kompatibilnosti. Muški konektor mora odgovarati geometriji, promjeru utora i načinu prihvata ove panel utičnice.

Maksimalna struja 400 A

Deklarisana maksimalna struja iznosi 400 A. Za stabilan prijenos struje važno je da kontaktne površine budu čiste, pravilno spojene i bez tragova pregrijavanja ili električnog luka.

Stvarno dozvoljeno radno opterećenje kompletnog sklopa zavisi i od kabla, muškog konektora, unutrašnjeg priključka aparata, kvaliteta spojeva i uslova rada.

Ugradnja kroz šasiju

PS5070 se montira kroz šasiju odnosno priključni panel aparata za zavarivanje. Vanjski ukupni promjer utičnice iznosi 42 mm, dok je promjer utora 13 mm.

Utičnica treba biti stabilno pričvršćena u panelu kako se ne bi pomjerala pri priključivanju i odvajanju kabla. Unutrašnji električni spoj mora biti pravilno izveden i mehanički osiguran.

Bakelitna izolacija

Izolacioni dio izrađen je od bakelita. Izolacija odvaja provodni kontakt od metalne šasije aparata i pomaže održati priključak u pravilnom položaju.

Utičnica se ne treba koristiti ako je izolacioni dio napukao, deformisan ili oštećen, jer se time može narušiti mehanička stabilnost i električna izolacija priključka.

Funkcija panel utičnice

• prihvat odgovarajućeg muškog konektora kabla za zavarivanje
• prijenos struje između kabla i unutrašnjeg priključka aparata
• mehaničko zadržavanje konektora u priključnom panelu
• brzo priključivanje i odvajanje kabla pri servisu ili promjeni polariteta
• zamjena istrošene ili oštećene panel utičnice

Kompatibilnost

Utičnica se koristi sa odgovarajućim muškim konektorom koji pripada istoj veličini i konstrukciji priključnog sistema. Konektor drugačijeg promjera, dužine ili načina prihvata ne treba umetati silom.

Prije narudžbe potrebno je provjeriti presjek kabla, promjer utora od 13 mm, način ugradnje kroz šasiju i dimenzije postojeće panel utičnice.

Kada zamijeniti utičnicu

• kada muški konektor više nema stabilan prihvat
• kada su kontaktne površine istrošene ili oštećene
• kada postoje tragovi pregrijavanja ili električnog luka
• kada je bakelitna izolacija napukla ili deformisana
• kada se utičnica pomjera u šasiji aparata
• kada je unutrašnji priključak labav ili mehanički oštećen

Ugradnja i provjera

Prije zamjene aparat treba isključiti iz električne mreže i osigurati da unutrašnji električni sklopovi nisu pod naponom. Utičnica se postavlja kroz odgovarajući otvor u šasiji i povezuje sa unutrašnjim provodnim vodom aparata.

Nakon montaže potrebno je provjeriti stabilnost utičnice, pravilno naleganje odgovarajućeg muškog konektora i čvrstoću unutrašnjeg električnog spoja. Prije vraćanja aparata u rad ne smije biti izloženih provodnih dijelova, oštećene izolacije ni labavih spojeva.

CE odobrenje

Za proizvod je navedeno CE odobrenje. Utičnicu je potrebno koristiti kao dio tehnički usklađenog i pravilno sastavljenog priključnog sistema aparata za zavarivanje.
