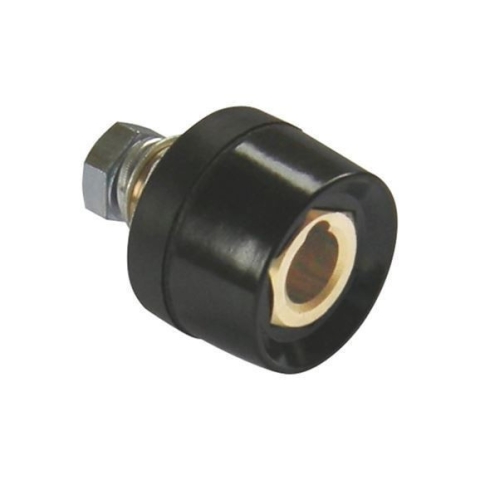

Panel Utičnica 70-95mm PS7095

PS7095 je ženska panel utičnica izvedbe 70-95 mm, namijenjena ugradnji u priključni panel aparata za zavarivanje. Prihvata odgovarajući muški konektor kabla i omogućava rastavljivu električnu i mehaničku vezu između kabla za zavarivanje i unutrašnjeg priključka aparata.

Panel utičnica predstavlja ženski dio priključnog para. Odgovarajući muški konektor uvodi se u njen prihvat, čime se ostvaruje električni kontakt i mehaničko zadržavanje kabla u priključku aparata.

Ovakav priključak omogućava brzo priključivanje i odvajanje kabla elektrode, kabla gorionika ili kabla mase, zavisno od konstrukcije i polariteta konkretnog uređaja.

Proizvod je označen kao izvedba 70-95 mm. Pri odabiru zamjenske utičnice potrebno je provjeriti da odgovarajući muški konektor pripada istoj veličini i konstrukciji priključnog sistema.

Vizuelno slične panel utičnice mogu se razlikovati po kontaktnoj geometriji, dužini prihvata, načinu zadržavanja konektora i izvedbi priključka sa unutrašnje strane panela.

Utičnica se postavlja u predviđeni otvor priključnog panela, dok se njen unutrašnji dio povezuje sa odgovarajućim električnim vodom aparata. Vanjski prihvat ostaje dostupan za priključivanje muškog konektora kabla za zavarivanje.

Prije zamjene aparat treba isključiti iz električne mreže. Utičnica mora biti stabilno pričvršćena kako se ne bi pomjerala pri priključivanju i odvajanju kabla.

PS7095 se koristi sa odgovarajućim muškim konektorom iste veličine i geometrije prihvata. Za pravilnu zamjenu potrebno je uskladiti priključni par, otvor i način montaže u panelu te unutrašnji priključak aparata.

Konektor drugačije veličine ili konstrukcije ne treba umetati silom jer se mogu oštetiti kontaktne površine i izolacioni dijelovi utičnice.

• priključivanje kabla mase na aparat za zavarivanje
• priključivanje kabla držača elektrode
• priključivanje odgovarajućeg kabla ili gorionika
• servisna zamjena istrošene ili oštećene panel utičnice
• obnova priključnog sistema aparata za zavarivanje

• kada odgovarajući muški konektor više nema stabilan prihvat
• kada su kontaktne površine istrošene ili oštećene
• kada postoje tragovi pregrijavanja ili električnog luka
• kada je izolacioni dio napukao ili deformisan
• kada se utičnica pomjera u panelu aparata
• kada je unutrašnji električni spoj nestabilan ili oštećen

Nakon montaže potrebno je provjeriti stabilnost utičnice, pravilan prihvat odgovarajućeg muškog konektora i čvrstoću unutrašnjeg električnog spoja. Konektor treba ulaziti pravilno, bez prisilnog umetanja i bez prekomjernog zazora.

Prije vraćanja aparata u rad potrebno je provjeriti da nema izloženih provodnih dijelova, oštećene izolacije ili labavih priključaka.
