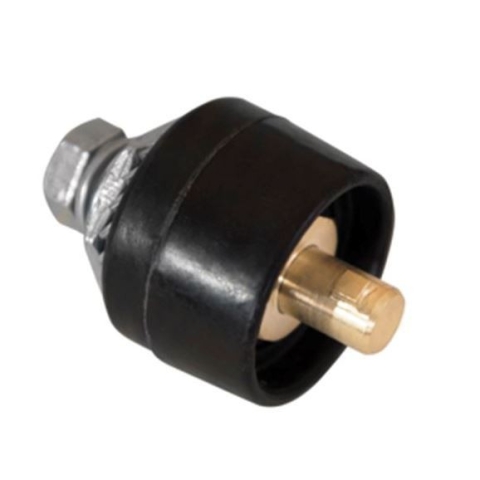

Panel Utikač 70-95mm PP7095

PP7095 je muški panel utikač izvedbe 70-95 mm, namijenjen ugradnji u priključni panel aparata za zavarivanje. Sa odgovarajućim ženskim konektorom kabla formira rastavljivu električnu i mehaničku vezu između kabla za zavarivanje i aparata.

PP7095 predstavlja muški dio priključnog para. Njegov kontaktni dio ulazi u odgovarajući ženski konektor kabla, čime se ostvaruje prijenos struje i mehaničko zadržavanje priključka tokom rada.

Utikač ostaje ugrađen u panel aparata, dok se kabal priključuje i odvaja pomoću kompatibilnog ženskog konektora.

Proizvod je označen kao izvedba 70-95 mm. Pri odabiru odgovarajućeg ženskog konektora potrebno je provjeriti da pripada istoj veličini i konstrukciji priključnog sistema.

Vizuelno slični priključci mogu se razlikovati po promjeru kontakta, dužini, geometriji prihvata i načinu mehaničkog zadržavanja. Neodgovarajući konektor ne treba spajati silom.

Panel utikač postavlja se u odgovarajući otvor na kućištu aparata. Njegov unutrašnji dio povezuje se sa električnim vodom uređaja, dok vanjski muški kontakt ostaje dostupan za spajanje ženskog konektora kabla.

Prije zamjene aparat treba isključiti iz električne mreže. Utikač mora biti stabilno pričvršćen kako se ne bi pomjerao pri priključivanju i odvajanju kabla.

PP7095 se koristi sa odgovarajućim ženskim konektorom iste veličine i geometrije prihvata. Za pravilnu zamjenu potrebno je uskladiti priključni par, način ugradnje u panel i unutrašnji električni spoj aparata.

Oznaka 70-95 mm sama po sebi nije dovoljan uslov kompatibilnosti ako se razlikuju kontaktna geometrija ili način prihvata konektora.

• priključak kabla mase
• priključak kabla držača elektrode
• priključak odgovarajućeg gorionika ili drugog kabla za zavarivanje
• servisna zamjena istrošenog ili oštećenog panel utikača
• obnova priključnog sistema aparata za zavarivanje

Panel utikač treba zamijeniti ako su kontaktna površina ili izolacioni dio oštećeni, ako postoje tragovi pregrijavanja ili električnog luka, ako se utikač pomjera u panelu ili ako ženski konektor više nema stabilan prihvat.

Nakon ugradnje potrebno je provjeriti stabilnost utikača, pravilno spajanje odgovarajućeg ženskog konektora i čvrstoću unutrašnjeg električnog spoja. Prije vraćanja aparata u rad ne smije biti izloženih provodnih dijelova, oštećene izolacije ni labavih priključaka.
