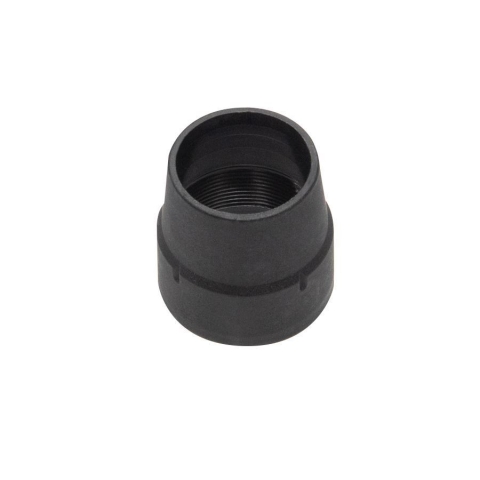

Starparts Međuspojnica Plašta za TIG Gorionik 18-26 SP9118

SP9118 je međuspojnica namijenjena povezivanju i učvršćivanju zaštitnog plašta u sklopu kompatibilnih TIG gorionika serije WP18 i WP26. Koristi se pri servisiranju ili obnovi zaštite kablovsko-crijevnog snopa gorionika.

Zaštitni plašt obuhvata vanjski dio snopa kroz koji su vođeni priključni vodovi gorionika. Međuspojnica omogućava da se kompatibilni plašt pravilno poveže i zadrži u predviđenom položaju, čime se smanjuje njegovo pomjeranje tokom rukovanja gorionikom.

Ovaj dio ne zamjenjuje kompletan zaštitni plašt niti unutrašnje vodove gorionika. Njegova uloga je da bude spojni i pričvrsni element unutar sklopa vanjske zaštite kablova i crijeva.

Koristi se kada je postojeća međuspojnica oštećena, izgubljena ili se ugrađuje novi kompatibilni zaštitni plašt.

Prema oznaci proizvoda, međuspojnica je namijenjena za odgovarajuće sklopove TIG gorionika serije WP18 i WP26. Prije narudžbe potrebno je provjeriti oznaku gorionika i izvedbu postojećeg plašta jer vizuelno slični dijelovi drugih serija ne moraju imati jednak prihvat.

Kompatibilnost se ne određuje samo prema vanjskom izgledu. Potrebno je da dimenzija, oblik i način prihvata odgovaraju konkretnom sklopu gorionika i zaštitnog plašta.

Kablovi i crijeva TIG gorionika tokom rada izloženi su savijanju, povlačenju i kontaktu sa radnim okruženjem. Zaštitni plašt pomaže u objedinjavanju i vanjskoj zaštiti snopa, dok međuspojnica doprinosi njegovom pravilnom povezivanju i pozicioniranju.

Ispravno postavljen spoj ne smije stvarati oštre pregibe niti pritiskati unutrašnje vodove. Nakon ugradnje treba provjeriti da se gorionik i snop mogu normalno savijati bez izvlačenja plašta iz spojnog dijela.

• servisiranje TIG gorionika serije WP18 i WP26
• zamjena oštećene međuspojnice zaštitnog plašta
• ugradnja kompatibilnog novog zaštitnog plašta
• obnova vanjske zaštite kablovsko-crijevnog snopa
• radioničko održavanje i popravka TIG opreme

Prije ugradnje gorionik treba odspojiti od izvora struje i dovoda zaštitnog plina. Potrebno je pregledati postojeći plašt, priključne dijelove i snop te utvrditi da nema oštećenih kablova, crijeva ili spojeva.

Međuspojnica se postavlja u odgovarajući položaj sklopa zaštitnog plašta. Plašt treba biti ravnomjerno prihvaćen i učvršćen bez uvrtanja ili prekomjernog sabijanja. Nakon montaže potrebno je provjeriti slobodu savijanja snopa i stabilnost spoja.

• prije narudžbe provjeriti oznaku i izvedbu TIG gorionika
• namijenjeno za kompatibilne sklopove serije WP18 i WP26
• nije kompletan zaštitni plašt niti zamjena za unutrašnje kablove i crijeva
• ne ugrađivati preko oštećenog kablovsko-crijevnog snopa bez prethodne popravke
• nakon ugradnje provjeriti da spoj ne stvara oštar pregib ili pritisak na vodove
• servisiranje obavljati na odspojenom i rasterećenom gorioniku
